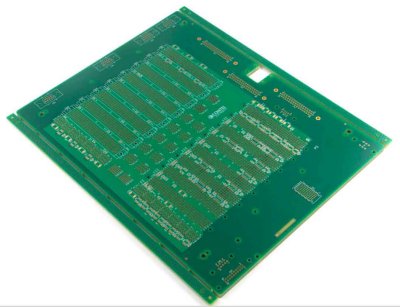

多层IC测试板

多层PCB是两层以上的印刷电路板。双面PCB在PCB基板的两侧有两层导电层。多层PCB应包含至少3层导电材料或铜层。这些层由镀铜孔连接。这些层可能有4层、6层、8层,甚至60层。 多层PCB由于其设计而变得复杂。顶部和底部看起来与双面PCB相同,但它们在中心层的每一侧都有固定层。这些层都被压缩成一个PCB,这是多层的,由镀铜孔连接。 多层印刷电路板的优势: 01.增强功能和能力 通过复合多层板,可以有效地提高印刷电路板的功能和能力。有了更多的层,您可以在板上安装更多的电路和线路。 02.更灵活 可以制成刚性或柔性-这些多层PCB可以制成刚性或柔性配置,具体取决于您的要求。但是,您添加到板上的层越多,它的灵活性就越差。 03.较小的尺寸 当您将层堆叠在彼此之上时,这可以节省空间。多层可让您以较小的占地面积拥有更高的容量,这可能会使较小的设备受益。 04.重量更轻 由于这些pcb板的分层配置,因此不需要单独的PCB连接器。这简化了制造过程,不仅节省了空间,而且减轻了板的整体重量。
