高精密PCB线路板是一种专门用于高速数据传输的专业印制电路，其设计标准要求线宽小于1mm、间距大于0.05m。通过这种导线可以实现高密度连接，有效减少干扰和噪声，确保信号传递质量。 首先，高精密PCB板具有高可靠性和稳定性，能够在复杂环境下工作。其次，高精密PCB板具有较高的集成度和性能，能够满足多种应用需求。另外外，高精密PCB板还具有较低的功耗和较高的传输速率，能够提高系统的效率。最后，高精密PCB板还具有较长的使用寿命和较低的维护成本，能够降低用户的使用成本。

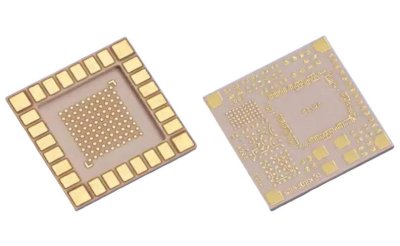

陶瓷PCB是由导热陶瓷粉和用于导热的有机粘合剂制成的。陶瓷PCB的导热系数为9-20W/m。 陶瓷PCB是印刷电路板其中的一种，其基材由高导热的陶瓷制成，如氧化铝(Al2O3)以及氮化铝(AIN)，氧化铍(BeO)，碳化硅和氮化硼(BN)。这些材料可以快速地从热点传递热量，并将其分散到整个表面。此外，采用激光快速激活金属化技术LAM技术制作陶瓷PCB。因此，陶瓷PCB具有极强的适应性，可以代替典型的印刷电路板使用，并且具有更简单的结构和更好的性能。陶瓷pcb广泛应用于高压，高绝缘和高频温度，可靠性和小体积电子产品，常用于制冷设备、高功率电路、大功率LED、传感器、射频模块、BMS系统、电源、太阳能电池系统、半导体冷却器、大型机械控制模块、医疗中心、汽车电子等产品

刚挠结合印刷电路板利用刚性和柔性电路板技术的结合来创建应用程序。正如我们所知，多层柔性电路基板通常附着在刚性板上，外部和/或内部，这取决于应用程序的设计。在制造或安装过程中，柔性基材通常被塑造成弯曲曲线，使其保持恒定的弯曲状态。 刚挠结合设计比典型刚性板环境的设计更复杂，因为板是在3D空间中创建的。这也为空间空间提供了更高的效率。 当刚挠结合设计人员在三维空间中进行设计时，柔性板基板可以根据需要扭曲，折叠和滚动，以实现应用程序封装的所需形状。 它的优点是： ●这些板子极耐冲击。它还可以防止高振动。因此电路板将能够承受极端条件，并具有显著的抗振动和冲击，并确保更大的耐用性。高精度制造保证了更高的安全性。 这些印刷电路板非常节省空间，因为它们有非常密集的设计。因此，它可以在最小的区域内使用。而且，将其他部件组装到设备中，成本将更低，利润空间也更大。 ●由于它们的刚性，这些板使组装比普通的柔性板更安全，更容易。 这些印刷电路板的组装很简单，因为它们的刚性和灵活性相结合，这样一个简单的组装应用。刚挠结合线路板将降低不同设备组装应用的总体成本。 ●您可以利用机械复杂性的发展来增强这些电路板的优化和定制。由于它是自定义应用程序，因此可以在敏感行业中使用。

厚铜电路板是印刷电路板的一种类型，其外层和内层的铜厚度≥3oz /平方，由于其镀层较厚，所以我们称其为重铜PCB。在制造由重铜制成的pcb时，通过镀孔和侧壁增加了铜的厚度。 例如，如果PCB是由每平方2盎司的铜制成的，那么它就是一个普通的PCB。如果它的铜超过3盎司，它就是一个重铜PCB。重铜的PCB被认为是一个坚实的布线选择。它不同于由极铜制成的PCB，每平方有20到200盎司。 额外的铜厚度允许这个板承载更大的电流。用厚铜制成的PCB在镀通孔和连接件上具有很强的机械力。这种PCB也可称为重铜制成的PCB。 厚铜PCB的优点 ●耐热能力高。 ●出色的电流承载能力。 ●消除了复杂的电缆总线设置。

与传统的FR4散热片相反，金属芯印刷电路板将金属作为其基材。因此，金属芯印刷电路板有时被称为热PCB。由于电路板上的各种电子元件在工作，热量就会累积起来。通过使用金属基板，热量从关键板组件转移到不太关键的区域，如散热器背衬或金属芯。因此，这些金属芯pcb是处理热问题的理想选择。 金属芯pcb也被称为阻抗金属pcb (IMPCB)，金属包覆pcb和绝缘金属基板(IMS)。用金属制成的pcb中常用的材料是铜、铝或特定金属合金的混合物。 金属基板的优点： 01.金属基板可在极端环境下正常工作当涉及安装 PCB 的地点或区域的高温和高压时，谨慎做出决定非常重要。 02.金属基板可耐高温高压解决FR-4和其他类似材料所有问题的方法是金属基板，并且在业界广受欢迎。如今，由于金属基板 的特性以及承受高温和压力的能力，您可以在 LED 灯、汽车、医疗设备、通信设备和许多其他应用中看到金属基板。 03.金属基板比 FR-4 坚固得多金属基板 有一层金属，通常是铝或铜，有时也有铁。由于金属层的存在，这些 PCB 比 FR-4 坚固得多。他们可以承受更大的压力

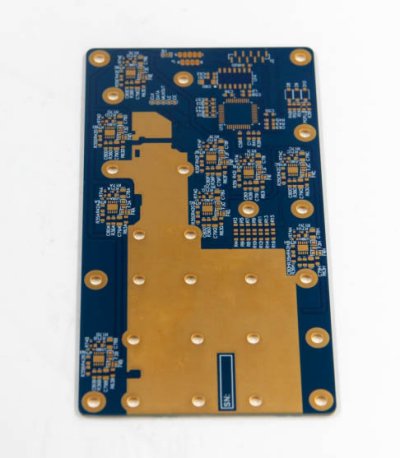

高频pcb通常具有500MHz至2ghz的工作频率，可以满足射频，微波和移动应用的高速设计要求。如果频率超过1ghz就被认为是高频。 由于元件和开关的复杂性不断增加，电子产品需要更快的信号流速率。因此，需要更高的传输频率。高频板可以帮助将特定信号集成到电子产品和元件中，具有效率高，速率快，衰减小和介电性能稳定等优点。 高频板的优点 01.信号传输速度快 信号传输速度快，信号传输速度不受高频PCB电容的影响，通常为0.0019至0.025。这意味着信号传输速度被最小化并且信号损失可以忽略不计。 02. 耐用 高频面板以其耐化学性和高温稳定性而闻名，这使得它们耐腐蚀。 03. 防潮性 由于其吸湿性低，高频板非常适合在潮湿环境中使用。 04.更好的信号质量 它们还具有接地功能，有助于减少电磁辐射并保持信号质量。

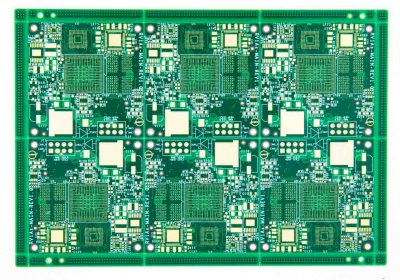

高密度互连电路板，也称为HDI电路板，比传统的印刷电路板具有更高的每面积布线密度。HDI pcb被描述为具有以下一种或几种:微孔(盲孔和埋孔)，层压板和高信号性能考虑。 印刷电路板背后的技术随着新技术的发展而发展，这需要更小、更高效的产品。因此，与传统板相比，HDI板更紧凑，通孔、焊盘、铜轨和空间更少。 HDI板有更密集的布线，这导致更轻、更紧凑、更低层数的pcb。在某些情况下，HDI板可能能够执行多个pcb的功能，而不必创建多个pcb。 HDI电路板的主要优点: 01.降低pcb的成本 如果PCB的密度大于8层，则采用HDI制造。此外，该工艺将比传统的复杂层压更便宜。 02.增加电路密度 传统的电路板和部件需要通过QFP周围的线

多层PCB是两层以上的印刷电路板。双面PCB在PCB基板的两侧有两层导电层。多层PCB应包含至少3层导电材料或铜层。这些层由镀铜孔连接。这些层可能有4层、6层、8层，甚至60层。 多层PCB由于其设计而变得复杂。顶部和底部看起来与双面PCB相同，但它们在中心层的每一侧都有固定层。这些层都被压缩成一个PCB，这是多层的，由镀铜孔连接。 多层印刷电路板的优势： 01.增强功能和能力 通过复合多层板，可以有效地提高印刷电路板的功能和能力。有了更多的层，您可以在板上安装更多的电路和线路。 02.更灵活 可以制成刚性或柔性-这些多层PCB可以制成刚性或柔性配置，具体取决于您的要求。但是，您添加到板上的层越多，它的灵活性就越差。 03.较小的尺寸 当您将层堆叠在彼此之上时，这可以节省空间。多层可让您以较小的占地面积拥有更高的容量，这可能会使较小的设备受益。 04.重量更轻 由于这些pcb板的分层配置，因此不需要单独的PCB连接器。这简化了制造过程，不仅节省了空间，而且减轻了板的整体重量。

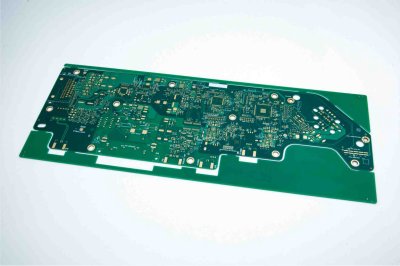

PCB（Printed Circuit Board，印刷电路板）双面板是现代电子设备中底座的关键组成部分之一。它通过将导线、引脚和连接器等元件以底座的方式印刷在绝缘基板上，为电子设备提供了可靠的电路连接和支持。 可靠性高： PCB双面板的制造经过严格的工艺流程，保证了电路连接的可靠性和稳定性。 易于制造： PCB双面板的制造工艺相对简单，批量生产时可以降低制造成本，提高生产效率。 易于维修：双面板的信号清晰，元件分布明确，使维修和故障排除变得更加容易。 抗干扰能力强： PCB双面板可以采用分层设计，将信号层与电源层、地层隔离，从而提高了电路的抗干扰能力。 设计灵活性：双面板设计提供了更多的布线空间，允许工程师实现更复杂的电路功能和布局。
